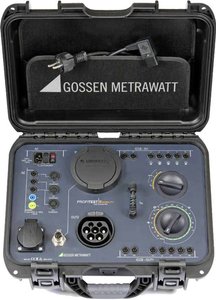

Adapter testowy kabel do ładowania PROFITEST EMOBILITY Gossen Metrawatt M513R

Charakterystyka

• Testowanie kabli do e-ładowania zgodnie z DIN VDE 0701-0702 i instrukcji producenta za pomocą sterowanej procedury testowej z zalecanym urządzeniem testującym
• Sprawdź kable ładowania typów Mode 2 i Mode 3
• Sprawdź kable połączeniowe za pomocą wtyczki ładowania specyficznej dla kraju (wtyczka typu 1 itp.)
• Test funkcji lub wyłączenia poprzez symulację następujących przypadków błędów: przerwanie, wymiana przewodów i PE na fazę
• Pomiar prądu przewodu ochronnego z przekładnikiem prądowym z zaciskami jako wyposażenie dodatkowe
• Pomiar przewodu ochronnego i rezystancji izolacji zgodnie z DIN VDE 0701-0702 za pomocą zalecanego urządzenia testującego
• Test wyzwalania z nominalnym prądem szczątkowym i pomiarem czasu zadziałania za pomocą zalecanego przyrządu testowego
• Ocena i protokołowanie poszczególnych kroków testowych za pomocą zalecanego urządzenia testowego
• Symulacja stanu pojazdu zgodnie z EN 61851-1 / VDE 0122-1
• Testowanie kodowania rezystancji złącza pojazdu i złącza zgodnie z EN 61851-1 / VDE 0122-1
• Zastosowania:
• Badanie skuteczności środków ochronnych w kablach e-ładowania do pojazdów elektrycznych i hybrydowych
• Dane techniczne:
• Poniższe błędy można symulować za pomocą adaptera testowego do zasilania sieciowego kabla ładującego (również bez dodatkowego urządzenia testowego):
• Zamienione żyły
• Awaria poszczególnych przewodów (wykrywanie podnapięcia)
• Napięcie zewnętrzne na przewodzie ochronnym poprzez połączenie fazy z przewodem ochronnym (położenie przełącznika PE-UEXT)
• Ocena odpowiedzi kabla ładującego na odpowiedni przypadek błędu jest czysto optyczna:
• ICCB aktywny lub nieaktywny (lampka kontrolna na ICCB)
• Sygnalizacja usterek za pomocą diod LED na adapterze testowym
• Podczas podłączania zalecanego testera do adaptera testowego możliwe są następujące dodatkowe testy:
• poszczególne pomiary
• Pomiar rezystancji przewodu ochronnego kabla ładującego za pomocą funkcji RPE na przyrządzie pomiarowym
• Pomiar rezystancji izolacji kabla ładującego za pomocą funkcji RISO na przyrządzie testującym
• Test wyłączania wyłącznika różnicowoprądowego w ICCB z nominalnym prądem szczątkowym za pomocą funkcji IF na przyrządzie testującym
• Pomiar czasu wyzwolenia RCD w ICCB za pomocą funkcji IdN na przyrządzie do testowania
• Pomiar kodowania rezystancji
• Procedury testowe dla wygodnego pomiaru i rejestrowania
• Dwie sekwencje testowe są ustawione w odpowiednich urządzeniach testowych:
• Kabel do ładowania Mode 2
• Kabel do ładowania Mode 3
• Tester wykonuje półautomatyczne wykonanie wszystkich etapów testu.
• Każdy krok testowy jest oceniany przez użytkownika i oceniany (OK / nie jest OK) w celu późniejszego logowania.

Cechy produktu

• Test przewodów 1 i 3-fazowych e-ładowania w trybie 2 i 3
• Test funkcji lub wyłączenia poprzez symulację następujących przypadków błędów: przerwanie, wymiana przewodów i PE na fazę
• Pomiar prądu przewodu ochronnego z przekładnikiem prądowym z zaciskami jako wyposażenie dodatkowe
• Pomiar przewodności ochronnej i rezystancji izolacji zgodnie z DIN VDE 0701-0702 z PROFITEST MXTRA / MTECH +
• Test wyzwalania z nominalnym prądem szczątkowym i pomiar czasu wyzwalania z PROFITEST MXTRA / MTECH +
• Ocena i rejestracja poszczególnych kroków testowych za pomocą PROFITEST MXTRA / MTECH +

Zawartość zestawu

• 1 adapter testowy w walizce · 1 przewód połączeniowy do sieci · 1 instrukcja obsługi
