Operacja cyfrowa w formacie Motorola: Maksymalnie 255 adresów14 lub 27 stopni prędkościKlawisze funkcyjne F0 do F8 (F5 do F8 przez drugi adres)Programowanie: rejestryOperacja cyfrowa w formacie DCC: 127 adresów bazowych lub 10 239 adresów rozszerzonych14, 28 lub 128 stopni prędkościKlawisze funkcyjne od F0 do F28Programowanie: zmienne konfiguracyjne (programowanie bezpośrednie na ścieżce programowania, zgodne z DCC) lub POM (programowanie na ścieżce main = programowanie na ścieżce głównej)działanie analogoweprąd stały lub przemiennyAutomatyczne wykrywanie analogoweDostosowanie do różnych typów silników i typów lokomotyw:Ustawianie parametrów sterowania obciążeniem (KP, KI, KD)współczynnik wzmocnieniaDefinicja liniowej (ewentualnie załamanej) charakterystyki prędkości poprzez ustawienie prędkości początkowej, średniej i maksymalnej W trybie 27/28 stopni prędkości: indywidualne przypisanie napięcia silnika do każdego stopnia prędkościsprzęt manewrowyZmniejszenie prędkości wszystkich poziomów prędkości o ok. 50%Przełącz na bieg manewrowy za pomocą klawisza funkcyjnegoOpóźnienie przyspieszania i hamowania: Można ustawić osobnoWłączanie i wyłączanie za pomocą klawisza funkcyjnegoAutomatyczne procesyAutomatyczne hamowanie przy asymetrycznym napięciu toru (metoda ABC)Wahadło automatyczne (metodą ABC)Włączanie i wyłączanie zależne od prędkości. Przykłady zastosowań: Włączanie i wyłączanie świateł drogowych lub oświetlenia kabiny maszynisty. Funkcja manewrowania poprzez przypisanie biegu manewrowego i światła manewrowego do tego samego klawisza funkcyjnego Automatyczne odłączanieStała droga hamowaniaWłączanie i wyłączanie wyjść za pomocą wejść przełączających Automatyczna rejestracja przez DCC-A wyjścia funkcjiPrzypisanie funkcji do wyjść z odwzorowaniem funkcji zgodnie z RCN-227. Do każdej funkcji można przypisać jedno lub więcej wyjść (od F0 do F28, każde oddzielnie dla jazdy do przodu i do tyłu). Dodatkowo istnieje możliwość przypisania funkcjom innej funkcji niż wyłącznik „OFF”.Przypisanie wyjść do klawiszy funkcyjnych: dowolnie wybieraneEfekty wyjść funkcji: Przełączanie zależne od kierunkuŚwiatło manewrowe: Podczas przełączania w tryb manewrowy włączane są sygnały lokomotywy manewrowej i jednocześnie wyłączane są sygnały normalnej pracy. Załączanie odwrócone: W pozycji „on” przypisane wyjście jest wyłączone, w pozycji „off” jest włączone.Miganie: Naprzemienne miganie jest generowane przez przypisanie funkcji migania do 2 wyjść i funkcji „przełączanie odwrócone” do jednego z dwóch wyjść. Częstotliwość migania ustawiana jest osobno dla każdego wyjścia.Kicking: Wyjścia funkcji można ustawić w taki sposób, że początkowo otrzymują pełne napięcie przez maksymalnie ok. 12,5 sekundy, a następnie są wyłączane. Przykład zastosowania: W przypadku niektórych typów sprzęgieł elektrycznych do rozłączenia wymagane jest pełne napięcie. W celu ochrony sprzęgieł należy wtedy wyłączyć napięcie. Ściemnianie: Aby zmniejszyć napięcie na wyjściu. Przykład zastosowania: Lampy przeznaczone do pracy analogowej w starszych pojazdach można ściemniać i nie trzeba ich wymieniać po zamontowaniu dekodera. Stopniowe ściemnianie w górę iw dół: Do stopniowego zwiększania lub zmniejszania napięcia na wyjściu: Przykład zastosowania: Symulacja starych lamp naftowych lub żarówek.symulacja pożaruWyzwalanie funkcji: Naciśnięcie klawiszy funkcyjnych i/lubAutomatycznie przez dwa wejścia przełączające. Wejścia przełączające są wyzwalane przez styki zewnętrzne, np. przez styki kontaktronowe lub czujniki Halla w połączeniu z magnesami trwałymi w torze. SoundInterfejs SUSI odpowiadający RCN-600 do podłączenia zewnętrznego modułu dźwiękowego SUSIRozwiązanie zwrotne z RailComNadajnik RailCom zgodnie z RCN-217: Wysyłanie adresu dekoderaWysyłanie dynamicznych informacji RailCom: statystyki odbioruCzytanie CVUwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
Płytka drukowana wyposażona w SMD z kablami przyłączeniowymi do podłączenia silnika, odbieraków prądu, wyjść funkcyjnych i wejść przełączających
Cechy produktu
Płytka drukowana wyposażona w SMD z kablami przyłączeniowymi do podłączenia silnika, odbieraków prądu, wyjść funkcyjnych i wejść przełączających
Zawartość zestawu

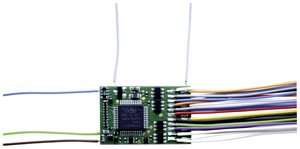

Dekoder lokomotywy LD-G-43 z przewodami przyłączeniowymi przylutowanymi do przyłączy silnika, pantografów, wyjść funkcyjnych i wejść przełączających · Kondensator zapasowy 220 µF/35 V
