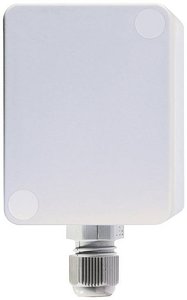

Bezprzewodowy moduł nadajnika zewnętrznego 2 kanały. DxSxW: 60x46x30mm (wymiary bez śrub). Z anteną wewnętrzną. Brak strat w trybie gotowości. Moduł nadajnika radiowego ma dwa kanały i dzięki temu może wysyłać telegramy radiowe do sieci bezprzewodowej Eltako jak przycisk radiowy. A1 inicjuje telegram bezprzewodowy, jak naciśnięcie klawisza na górze przycisku bezprzewodowego z klawiszem, a A3 jak naciśnięcie klawisza na dole. Telegram przy otwieraniu dwóch styków sterujących jest identyczny jak po zwolnieniu przycisku radiowego. Nie wolno jednocześnie aktywować kilku modułów nadajnika radiowego. Na spodzie znajduje się złącze śrubowe M12 do wodoodpornego połączenia IP54. Podłączenie do wewnętrznego zacisku 5-stykowego dla wejść sterujących +A1/-A2 i +A3/-A2. Aby to zrobić, poluzuj dwie śruby z przodu i zdejmij pokrywę. Jeśli zaciski A1 i A3 są połączone mostkiem, telegram radiowy jest wysyłany z A3 raz na minutę, dopóki obecne jest napięcie sterujące. Np. dla komend centralnych z priorytetem. Uniwersalne napięcie sterujące przetwarza polecenia sterujące od 8 do 253 V AC lub od 10 do 230 V DC o długości co najmniej 0,2 sekundy. Maksymalna pojemność równoległa poszczególnych przewodów sterujących (ułożonych oddzielnie) wynosi 3nF przy 230V, co odpowiada ok. 10 metrom. Przewody sterujące równoległe (ułożone razem) przy 230V 0,5nF, ok. 2 metry. Maksymalna obciążalność równoległa linii sterujących wynosi od 12 do 24 V UC 0,03 mikrofaradów, co odpowiada ok. 100 metrom. Nie jest wymagane stałe zasilanie, dlatego nie ma strat w trybie czuwania. Od tygodnia produkcji 48/16 telegramy radiowe mogą być szyfrowane. Wewnętrzny przełącznik obrotowy jest wymagany do aktywacji lub dezaktywacji szyfrowania i podczas pracy znajduje się w położeniu środkowym. Aktywacja szyfrowania: Obróć przełącznik obrotowy do oporu w prawo i naciśnij raz. Dezaktywacja szyfrowania: Przekręć przełącznik obrotowy do oporu w lewo i naciśnij raz.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
