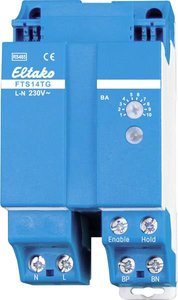

Bramka przycisku dla systemów FTS14. Straty w trybie Stand by tylko 1,3 W. Podłączenie do magistrali Eltako RS485. Połączenia poprzeczne magistrali i zasilanie za pomocą mostka wtykowego. Praca w połączeniu z FAM14 lub FTS14KS. W celu lepszego odprowadzania ciepła po lewej stronie należy zachować odstęp między jednostką wentylacji ½, używając w tym celu załączonego elementu dystansowego DS14. Napięcie zasilania 230 V. Do 3 bram sieciowych FTS14TG umożliwia zasilanie telegramów do 90 za pomocą 4-krotnego przycisku B4T65, B4FT65 lub magistrali FTS61BTK i FTS61KL BTz podłączonymi tradycyjnymi przyciskami. Transmisja danych i zasilanie odbywa się jednocześnie za pomocą 2 przewodów. Dzięki temu nie trzeba obsługiwać wielu pojedynczych przycisków. W razie potrzeby nie jest konieczne zastosowanie FTS14EM. Do 30 sztuk B4T65, B4FT65, FTS61BTK i FTS61BTKL można podłączyć do bramy z przyciskiem FTS14TG. 2-przewodowa magistrala zasilana jest z sieci elektrycznej podłączonych urządzeń przy 29V DC i jednocześnie z transmisją danych. Należy używać tylko standardowych przewodów Bus lub telefonicznych. 2-przewodowa magistrala jest galwanicznie oddzielona od magistrali Eltako RS485. Dopuszczalna całkowita długość przewodu wynosi 200m. Łącznik magistrali FTS14TG należy dodatkowo podłączyć do zacisków BP i BN, które są najdalej położone przyciski magistrali lub magistrali. FTS14FA w magistrali Eltako RS485 nasadki przycisków podłączonych urządzeń są również wysyłane do radia do Eltakozaja.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
