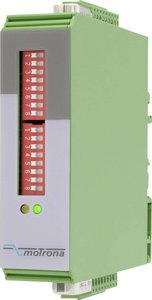

Konwerter poziomów sygnałów enkodera przyrostowego typu PU 210 Monitor poziomów Motrona 8085.5010

Konwerter poziomów sygnałów enkodera przyrostowego typu PU 210 Monitor poziomów Motrona 8085.5010

+ Dodaj do porównaniaDodaj do listy zakupowej
Rozmiar
one size

1 359,00 zł

brutto / 1szt.
Najniższa cena z 30 dni przed obniżką: / szt.
Cena regularna: / szt.
Cena katalogowa:
Możesz kupić za pkt.
z
Produkt na zamówienie
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt na zamówienie
Wysyłka
Tania i szybka dostawa
14 dni na łatwy zwrot
Bezpieczne zakupy
Po zakupie otrzymasz pkt.
Responsywny Baner
Ten uniwersalny konwerter poziomu przyjmuje na wejściu zarówno sygnały pojedyncze jak i podwójne z enkoderów , podane na RS422 oraz z poziomem TTL lub HTL (poziomy 10-30V). Jeśli jest to sygnał z podanym zwrotem przebiegu, kierunek może być określone przez przesunięcie fazowe A/B-90° lub jako statycznie wskazany zwrot sygnału. Niezależnie od poziomu i kierunku sygnału na wejściu dostępne są następujące sygnały na wyjściu A, /A, B, /B i Z, /Z, przy czym kierunek może być określone przez przesunięcie fazowe A/B-90° lub jako statycznie wskazany zwrot sygnału.Wejścia i wyjścia są izolowane elektrycznie za pomocą łączników indukcyjnych i dają możliwość podłączenia za pomocą złączy równoległych Sub-D lub za pomocą listw zaciskowych z mocowaniem śrubowym.

Charakterystyka

  • Elegancka, kompaktowa obudowa z tworzywa sztucznego do montażu na szynie DIN,Podłączenie za pomocą złączy D-SUB lub listw zaciskowych z mocowaniem śrubowym

Cechy produktu

  • Wejście sygnału TTL lub HTL
  • Wyjście sygnału TTL lub HTL
  • Separacja potencjałów

Zawartość zestawu

  • Instrukcja obsługi
Marka
Motrona
Symbol
1380697
Kod producenta
4016138996463
Dalsze dane techniczne
Temperatura otoczenia od 0 do +45°C
stopień ochrony
IP20
Prąd wyjściowy
maks. 30 mA
Częstotliwość graniczna
500 kHz (RS422
TTL)
300 kHz (HTL)
Wejście enkodera
a) różnicowe (RS422) A
/A
B
/B
Z
/Z
poziom 3 - 30 V
b) asymetryczne A
poziom HTL 10 - 30 V
c) asymetryczne A
poziom TTL 5 V
Wyjście enkodera
push-pull A
/A
B
/B
Z
/Z
poziom 3
5 - 28
5 V
30 mA
Czas sygnału propagacji
ok. 600 nsec.
Długość produktu
102 mm
Napięcie robocze
5 V/DC
12 V/DC
24 V/DC
Szerokość produktu
22.5 mm
Waga
100 g
Wejścia pomiarowe
1
Wyjścia
1
Wysokość produktu
102 mm
