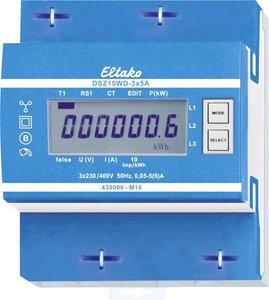

Tylko skalibrowane liczniki są dopuszczone do obliczania zużycia energii zgodnie z § 25 niemieckiej ustawy kalibracyjnej. Nieprzestrzeganie tych zaleceń jest wykroczenie zgodnie z § 19. Licznik pradu trójfazowy przekładnikowy z regulowanym współczynnikiem konwertera i MID. Maksymalny prąd 3x5A, utrata w trybie czuwania tylko 0,5 w na ścieżkę. Urządzenie do montażu szeregowego do montażu na szynie nośnej DIN-EN 60715 TH35. 4 jednostek podziałowych = 70 mm szerokości, 58mm głębokości. Klasa dokładności B (1%). Ze złączem S0. Ten licznik trójfazowy mierzy energię czynną na podstawie prądów przepływającego przez przekładniki. Zużycie własne, maks. 0,5 w, moc czynna na ścieżkę nie jest mierzona i nie jest wyświetlana. Możliwe jest podłączenie 1, 2 lub 3 konwerterów z prądem wtórnym do 5 A. Prąd rozruchowy wynosi 10 ma. Przyłącze N musi być dostępne. 7-segmentowy wyświetlacz LCD można odczytać dwa razy w ciągu dwóch tygodni bez zasilania. Wskaźnik mocy jest wyświetlany na wyświetlaczu za pomocą migającej belki 10 razy na kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których przewija się w menu ustawienia zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie całkowita energia czynna, energia czynna resetowalnego urządzenia zapisującego oraz wartości chwilowe mocy, napięcia i prądu mogą być wyświetlane po wykonaniu zewnętrznym. Dodatkowo można ustawić stosunek konwertera. Fabrycznie ustawiony jest na 5:5 i zablokowany mostkiem przez zaciski oznaczone ZWORKĄ. Stosunek konwertera jest dostosowywany do zainstalowanej przetwornicy poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją obsługi. Następnie zostaje on ponownie zablokowany za pomocą mostka. Można regulować stosunek transformatora 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false): W przypadku braku zewnętrznego przewodu lub nieprawidłowego prądu następuje nazwa przesyłania przebiegu. Oraz wyświetlanie odpowiedniego przewodu zewnętrznego na wyświetlaczu. Uwaga! Przed przystąpieniem do prac przy przetwornikach prądu należy odłączyć ścieżki napięcia licznika.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
