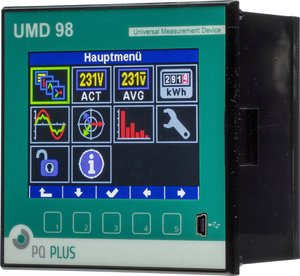

Miernik panelowy, cyfrowy PQ Plus UMD 98RCM

Charakterystyka

• Pomiar,
• Napięcie (ULL, ULN) U1, U2, U3, UN, U12, U23, U31 klasa 0,2
• Prąd IL1, IL2, IL3, IN, 2xRCM klasa 0,2
• Moc czynna, bierna import/eksport dla każdej fazy L1, L2, L3, na taryfę T1, T2, T3
• Moc czynna P1, P2, P3 3P Import, eksport całkowity klasa 0,5
• Moc bierna: Q1, Q2, Q3 3Q, kl. 1
• Moc pozorna S1, S2 nych S3, 3S kl. 1
• Zniekształcenia harmoniczne: D1, D2, D3,
• Współczynnik mocy cos phi PF1, PF2, PF3, PFN, PF, cos phi1, cos phi2, cos phi3. 0,5
• Symetria tak
• Napięcie harmonicznych: THDU1, THDU2, THDU3, THDU12, THDU23, THDU31, kl.2
• Prąd harmonicznych: THDI1, THDI2, THDI3, kl.2
• Kolejność harmonicznych: od 1. do 50. dla U/I
• Współczynnik zniekształceń nieliniowych U1fh, U2fh, U3fh, I1fh, I2fh, I3fh
• Częstotliwość: 40...70 Hz 0,05
• Energii czynna i bierna: 4 kwadranty import/eksport na fazę, na taryfę, całkowicie, kl. 0,5s
• Bierna: 4 kwadranty import/eksport na fazę, na taryfę, całkowita, kl.2
• Opcja migotania: PQ S
• Rejestrator danych:
• Pamięć (Flash) ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh, status I/O, energia czynna, import/eksport dla każdej fazy L1, L2, L3 na taryfę, T2, T3
• Spadki: opcja: PQ S
• Funkcja oscylogramu: opcja: GO
• Inne funkcje:
• Logiczne alarmy
• Wartości graniczne nad / przekroczeniu dolnej wartości
• I/O 1 cyfrowe wejście / wyjście,pamięć 512 MB Flash
• Interwał zapisu sec, min, h, dni, miesiąc, rok
• Komunikacja
• Modbus RS485 maks. 921600 bodów
• Ethernet 100 Mb/s.
• USB
• Przyłącze elektryczne:
• Napięcie zasilające U: 110... 250 V AC
• Pobór mocy 8 VA / 4 W.
• Kategoria przepięcia: CAT III 300 V
• Zakresy pomiaru:
• Napięcie znamionowe 8...660 V AC (400 V)
• Opcjonalnie 20 modelem 865.865 V (690)
• Przeciążenie 1,2 kV LN/1s, impedancja 3,6 MOhm
• Sygnał wejściowy x/1//5A, zabezpieczenie nadprądowe 1,2x In (maks. 70 A/1s)
• Częstotliwość próbkowania: 25,6 kHz
• Analiza PQ: opcja: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
• Warunki otoczenia:
• Zakres temperatury pracy: T: od -25°C...60°C
• Zakres temperatury przechowywania: od -40°C...T 85°C
• Zgodność elektromagnetyczna:
• Emisja: EN 61000-4-2...-3...-4...-5...-6...-11
• Ustawienie: EN 55011 klasa A, EN 55022 klasa A
• Stopień ochrony: Przód IP40, opt. IP54, z tyłu IP20
• Wymiary:
• Szer. × wys. × gł (mm) 96x96x80

Cechy produktu

• Interfejsy: RS485, Ethernet, port USB z przodu
• 1 cyfrowe wejście/wyjście
• Kolorowy wyświetlacz LCD
• Pamięć: 512 MB
• 3 wejścia napięcia, 4 wejścia prądu i 2 wejścia prądu różnicowego
• Harmonijne w kolejności 1 - 50 dla U/I
• W połączeniu z modułem PQ S: Pomiar i rejestracja jakości sieci zgodnie z DIN EN 50160

Zawartość zestawu

• UMD 98RCM · ENVIS Basic
