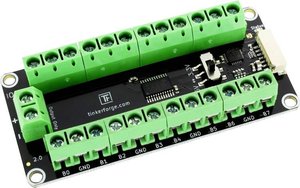

Dzięki IO-16 Bricklet 2.0 moduły Brick można rozszerzyć o zewnętrzne cyfrowe wejścia i wyjścia (i / o).Bricklet ma 2x 8 pinów I / O, które można niezależnie skonfigurować jako wejścia lub wyjścia. Każde wejście można dodatkowo skonfigurować jako źródło podciągania lub jako źródło przerwania. Napięcie I/O można w razie potrzeby przełączać ręcznie między 3,3 V i 5 V*. Kanały i/o są wyprowadzone na zewnątrz za pomocą zacisków śrubowych z dodatkowymi złączami GND. Dodatkowy zacisk śrubowy wyprowadza wybrane napięcie na zewnątrz.W typowych aplikacjach można podłączyć przełączniki, przyciski i diody LED.Bricklet nie ma separacji galwanicznej z systemem Tinkerforge. Oznacza to bezpośrednie połączenie elektryczne między zaciskami przyłączeniowymi urządzenia Bricklets a resztą systemu. Jeśli w danym zastosowaniu prowadzi to do niezamierzonych połączeń, pętli uziemienia lub zwarć, zaleca się stosowanie wraz z izolatorem Bricklet.IO-16 Bricklet 2.0 ma 7-pin wtyk Bricklet i jest podłączony do modułu Brick za pomocą kabla 7p-10p.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
Kanały i/o: 16
pobór mocy: 36 mW (7,2 ma przy 5V)
napięcie i/o: Przełączane między 3,3 V i 5 V*
maksymalny prąd wyjściowy (high): 10 ma (na kanał)
maksymalny prąd wyjściowy (low): 25 ma (na kanał) z 160 ma dla absolutnego maksimum (na port)
