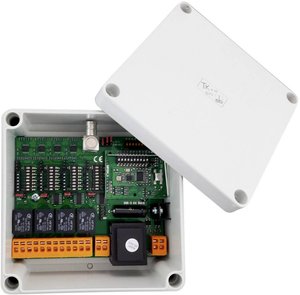

Odbiornik radiowy SHR-12 K4 analizuje każdy sygnał radiowy odpowiedniego nadajnika serii radiowej SH-12 i może włączać i/lub wyłączać jeden lub więcej z 4 bezpotencjałowych styków przełącznych.Aby wykonać polecenie nadajnika, należy go najpierw jednorazowo nauczyć. Programowanie nadajnika jest bardzo proste za pomocą przycisku. W zależności od wymagań można zaprogramować do 60 nadajników ze wszystkimi przyciskami lub pojedynczymi przyciskami nadajnika.Przypisanie funkcji, które mają wywołać przyciski nadajnika lub polecenie nadawania, dokonuje się za pomocą pola wyboru. Za pomocą przełączników DIP wszystkie ustawienia można bardzo wygodnie dokonać podczas montażu na miejscu. Do podłączenia dostępne są zarówno styki normalnie otwarte, jak i normalnie zamknięte. Diody LED informują o funkcji i zachowaniu transmisji oraz wskazują stan zasilania nadajnika i odbiornika radiowego.Duża liczba funkcji i możliwości ustawień 4-kanałowego odbiornika wielofunkcyjnego SHR-12 K4 pozwala na jego szerokie zastosowanie. Dla każdego wyjścia można ustawić różne funkcje przekaźników.Obsługa przycisku: wejście i wyjście zachowują się identycznie. Wyjście jest aktywne tylko dopóty, dopóki wysyłany jest sygnał ON.Działanie timera: Po poleceniu ON wyjście pozostaje aktywne przez ustawiony czas, a następnie automatycznie wyłącza się. Regulowany zakres czasu timera wynosi od 0,1s do 60min. Polecenia OFF są nadal zaimplementowane.Tryb przełączania: Po wydaniu polecenia ON wyjście pozostaje stale aktywne, dopóki polecenie OFF nie spowoduje ponownego przełączenia wyjścia na nieaktywne.Przełączanie działania: Polecenie przełącza wyjście na stałe. To samo polecenie ponownie wyłącza wyjście na stałe, itd.Przypisanie sygnału / funkcji umożliwia również łączenie różnych funkcji przekaźników i wzajemnych blokad. Niezależnie od wybranej funkcji, przekaźniki można również okablować np. za pomocą przycisków zewnętrznych, przełączników kodowych lub kluczykowych.SHR-12 K4 jest dostarczany w stanie gotowym do podłączenia z obudową IP65 i wbudowaną anteną wspornikową. Jeśli trzeba zmostkować bardzo duże zasięgi, odbiornik wielofunkcyjny można uzupełnić lub doposażyć w antenę multiflex (nr: 115142).Odbiorniki radiowe z serii SH-12 pracują z wyjątkowo niskimi zakłóceniami ze względu na ich specjalne właściwości transmisyjne. Dzięki niewrażliwej na zakłócenia transmisji radiowej z wyjątkowo krótkimi czasami reakcji można osiągnąć zasięgi ponad 1000m.W przypadku silnych zakłóceń wąskopasmowych lub zastosowania kilku równoległych systemów radiowych, częstotliwość roboczą można dostosować do indywidualnych potrzeb. Seria radiotelefonów SH-12 może pracować zarówno jednokierunkowo, jak i dwukierunkowo. Przy komunikacji dwukierunkowej nadajnik automatycznie dostosowuje swoje zachowanie transmisyjne do jakości łącza radiowego.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
2 regulowane częstotliwości
Bezpieczna i niskozakłóceniowa transmisja sygnału
System radiowy z raportem potwierdzenia
4 bezpotencjałowe styki przełączne: 230V AC 10A / 30V DC 5A
2 diody LED stanu
4 diody LED stanu dla każdego przekaźnika
Połączenie BNC dla zewn. antena
1 przycisk uczenia
Wyjścia pomocnicze 4 wyjścia tranzystorowe maks. 20 mA
Połączenia Zaciski bezśrubowe wewnątrz złącza BNC 50 Ohm
