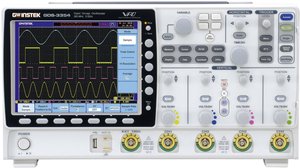

Oscyloskop cyfrowy GW Instek GDS-3504 500 MHz 4 GSa/s
Oscyloskop cyfrowy GW Instek GDS-3504 500 MHz 4 GSa/s
Charakterystyka
- Podzielony ekran i funkcja zoom
- Złącze USB dla nośników pamięci USB
- - kanały
- 20 cm (8'') TFT, o wysokiej rozdzielczości
- Pamięć 25k pts /kanał
- Rozdzielczość czasowa10 psec
- Technologia wyświetlania szybkich sygnałów (VPO - Visual Persistence Oscilloscope)
- Opcja ustawienia impendancji wejściowej: 50 Ohm, 75 Ohm lub 1 MOhm
- Wewnętrzna pamięć 64 MB
- Częstotliwość próbkowania 100GSa/s ET
Cechy produktu
- - kanały
- 20 cm (8'') TFT, o wysokiej rozdzielczości
- N/A
- Pamięć 25 kpts /kanał
- Rozdzielczość czasowa 10 psec
- Technologia wyświetlania szybkich sygnałów (VPO - Visual Persistence Oscilloscope)
- Funkcja podzielonego ekranu
- Impendancja wejściowa 50 Ohm, 75 Ohm lub 1 MOhm
- Wewnętrzna pamięć 64 MB
- Interfejs: USB, RS-232 i LAN
Zawartość zestawu
- 1 próbnik na kanał · Kabel sieciowy · Skrócona instrukcja obsługi (DE/GB/FR/NL) · Ang. Instrukcja obsługi na płycie CD.
Marka
Symbol
513104
Kod producenta
4016138792188
Częstotliwość próbkowania na kanał
4 GSa/s
Długość produktu
130 mm
Głębokość pamięci na kanał
25 kpts
Interfejsy (komponenty)
USB
Host USB
RS232
Ethernet
Kalibracja
Fabryczna (bez certyfikatu)
Kanały
4-kanałowy
Kategoria pomiarowa
CAT I
Maksymalna ilość wejść analogowych
4
Maksymalne wskazanie (rodzaj, wielkośc, liczby/pozycje/rozdzielczość)
Kolorowy wyświetlacz TFT
Odchylenie pionowe
2 mV - 5 V/dz
Opór pozorny wejścia
1 MΩ
50 Ω
75 Ω
Pasmo przenoszenia
500 MHz
Rozdzielczość (technika pomiarowa)
8 Bit
Specyfikacja oscyloskopu
cyfrowy (DSO)
Sprzężenie wejść
AC
DC
GND
Szerokość produktu
400 mm
Typ / rozdzielczość wyświetlacza
800 x 600 pikseli
Waga
4 kg
Wielkość ekranu
20.3 cm
Wysokość produktu
200 mm
Zakres napięcia wejściowego
300 V
Zakres podstawy czasu
1 ns - 100 s/div
Zasilanie napięciem (szczegóły)
115 V/AC
230 V/AC
