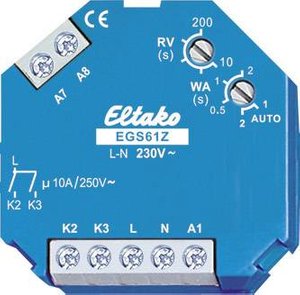

Przełącznik grupowy impulsowy do sterowania centralnego, styk 1+1 NO bezpotencjałowy 10A/250V AC, do silnika 230V AC. Strata w trybie czuwania tylko 0,4 wata. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 32 mm. Najnowsza technologia hybrydowa łączy zalety niezużywającego się sterowania elektronicznego z wysoką wydajnością specjalnych przekaźników. Ten przełącznik grupy impulsów realizuje polecenia z przekaźników czujników lub z przełączników i przycisków oraz załącza silnik 230V do elementu zacieniającego lub rolety. Napięcie prądu zasilającego, sterowniczego oraz do systemu przełączania wynosi 230V. A1, A7 i A8 muszą być sterowane z takim samym potencjałem jak L. Dzięki zastosowaniu przekaźników bistabilnych nie dochodzi do utraty mocy cewki i w rezultacie do nagrzewania się, nawet po włączeniu. Po instalacji poczekaj na krótką automatyczną synchronizację przed podłączeniem przełączanego konsumenta do sieci. Poprzez wejście sterujące A1 uniwersalny przycisk służy do sterowania impulsami „góra, stop, dół, stop”. Od 25/18 tygodnia produkcji, przycisk kierunku „w dół” może być podłączony przez diodę RTD (polaryzacja nie ma znaczenia). Kolejny przycisk kierunkowy „otwórz” jest podłączony bezpośrednio do A1. O 1. Impuls sterujący „w dół” przełącza wejście sterujące EGS61Z A1 na „przycisk kierunku”. Aby przełączyć wejście sterujące A1 z powrotem na „przycisk uniwersalny”, należy na krótko odłączyć napięcie zasilania. Dodatkowe wejścia sterujące A7 i A8 służą do centralnego sterowania w górę iw dół centralnie z priorytetem. Z priorytetem, ponieważ te wejścia sterujące nie mogą być nadrzędne przez inne wejścia sterujące tak długo, jak centralny styk sterujący jest zamknięty. Pozycja przełącznika „góra” lub „dół” jest aktywowana sygnałem sterującym. Inny sygnał sterujący (mniejszy niż 700ms) na tym wejściu sterującym natychmiast przerywa proces, inny sygnał sterujący (większy niż 700ms) kontynuuje bieżącą akcję. Opóźnienie zwolnienia ustawia się przełącznikiem obrotowym RV. Jeżeli przełącznik grupy impulsów znajduje się w pozycji „góra” lub „dół”, biegnie ustawiony czas opóźnienia, po upływie którego urządzenie automatycznie przełącza się na „stop”. Czas opóźnienia należy zatem dobrać co najmniej tak długo, jak długo element zacieniający lub roleta muszą przemieścić się z jednej pozycji końcowej do drugiej. Automatyczny mechanizm obrotowy jest sterowany za pomocą przełącznika obrotowego WA: Gdy czas obracania wynosi od 0,5 do 2 sekund, automatyczny mechanizm obrotowy jest włączony. W takim przypadku odwrócenie kierunku obrotów następuje dopiero po upływie czasu opóźnienia ustawionego górnym przełącznikiem obrotowym, np. w celu naciągnięcia markiz lub ustawienia żaluzji w określonej pozycji. AUTO 1: Brak automatycznego toczenia i bez funkcji komfortowego toczenia. A7 i A8 zadziałanie krótsze niż 1s = proces statyczny (styk zamyka się tylko podczas zadziałania) zadziałanie większe niż 1s = proces dynamiczny (styk pozostaje zamknięty), zatrzymaj przy nowym zadziałaniu. AUTO 2: Automatyczne urządzenie obracające z czasem obracania 1 sekundy. Dodatkowo aktywna jest lokalna komfortowa funkcja cofania dla żaluzji na A1: Podwójny impuls powoduje powolny obrót w przeciwnym kierunku, który zostaje zatrzymany kolejnym impulsem.Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
