Red Pitaya STEMlab 125-14 Diagnostic Kit

Charakterystyka

• RAM: 512 MB (4 GB)
• Pamięć systemowa: Micro SD do 32 GB
• Ethernet: 1 Gb
• USB: USB2.0
• Wi-Fi: Korzystanie z klucza sprzętowego Wi-Fi
• Wejścia RF: 2 kanały
• Częstotliwość próbkowania: 125 MS/s
• Rozdzielczość ADC: 14 bitów
• Pełny zakres napięcia: ±1V / ±20V
• Sprzężenie wejściowe: prąd stały (DC)
• Przepustowość: DC-60MHz
• Impedancja wejściowa: 1MΩ
• Wyjścia RF: 2 kanały
• Częstotliwość próbkowania: 125 MS/s
• Rozdzielczość przetwornika cyfrowo-analogowego: 14 bitów
• Pełny zakres napięcia: ±1V
• Impedancja obciążenia: 50 Ω
• Zabezpieczenie przed zwarciem: Tak
• Typowy czas narastania/opadania: 2 V / 10 ns
• Przepustowość: DC-60MHz
• Cyfrowe wejścia/wyjścia: 16
• Wejścia analogowe: 4 kanały 0-3,5V 12 bitów
• Wyjścia analogowe: 4 kanały 0-1,8V 12 bitów
• Interfejsy komunikacyjne: I2C, SPI, UART
• Dostępne napięcia: - 4V, +3,3V, +5V
• Wejście wyzwalacza: przez złącze rozszerzeń
• Połączenie Daisy Chain: przez złącze SATA
• Wejście zegara ref.: Niedostępne
• Zastosowanie: nauka, przemysł
• Waga: 0,5 kg
• Wymiary: 22 × 15 × 7 cm

Cechy produktu

• Platforma akwizycji i generowania sygnału RF wielkości karty kredytowej
• Połączenie Ethernet
• Xilinx SoC (procesor i układ FPGA)
• Dwa szybkie wejścia analogowe i dwa wyjścia
• Możliwość integracji z własnym systemem/produktem
• Dostępny otwarty kod źródłowy oprogramowania
• Kompatybilny z komputerem z systemem Linux lub Windows
• Może być używany jako oscyloskop i generator sygnału, analizator widma, analizator Bodego, analizator logiczny, miernik LCR*, analizator strumieniowy, SDR lub wektorowy*
• Może być sterowany zdalnie z LabVIEW, MATLAB, Python lub Scilab
• Możliwość przeprogramowania w celu dostosowania do indywidualnych potrzeb
• Obsługiwane przez rynek aplikacji z kilkoma dostępnymi bezpłatnymi aplikacjami
• * Wymaga modułu rozszerzeń.

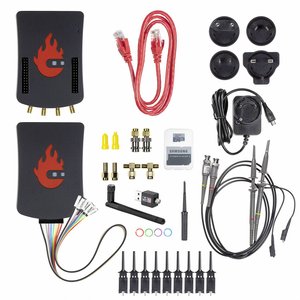

Zawartość zestawu

• Płytka Red Pitaya STEMlab 125-14 · Karta SD (16 GB, klasa 10) · Kabel Ethernet (1m) · Zasilacz (5 V, 2A) · Aluminiowa obudowa · Moduł rozszerzenia analizatora stanów logicznych · 2x sondy oscyloskopowe · 2x przejściówki SMA na BNC · 2x 50 Ohm rezystory terminujące · 2x adapter SMA T · Klucz WiFi
