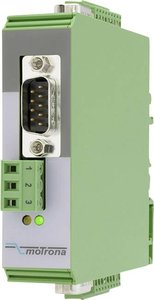

Rozdzielacz sygnałów i przetwornik sygnału do enkoderów z wyjściem sinus-cosinus typu SV210 Rozdzielacz sygnału SinCos Motrona 8386.5010

Rozdzielacz sygnałów i przetwornik sygnału do enkoderów z wyjściem sinus-cosinus typu SV210 Rozdzielacz sygnału SinCos Motrona 8386.5010

+ Dodaj do porównaniaDodaj do listy zakupowej
Rozmiar
one size

2 188,99 zł

brutto / 1szt.
Najniższa cena z 30 dni przed obniżką: / szt.
Cena regularna: / szt.
Cena katalogowa:
Możesz kupić za pkt.
z
Produkt niedostępny
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt niedostępny
Wysyłka
Tania i szybka dostawa
14 dni na łatwy zwrot
Bezpieczne zakupy
Po zakupie otrzymasz pkt.
Responsywny Baner
SV 210 - rozdzielacz sygnałów jest używany, do rozprowadzenia sygnału enkodera SinCos na kilka urządzeń końcowych. Urządzenie może być sterowane za pomocą sygnałów SinCos, jak również za pomocą impulsów inkrementalnych.Z dwoma wyjściami sinus. rozdzielacz zapewnia sygnały o takim samym formacie jak na wejściu, w tym impulsie odniesienia (o ile znajdują się ono po stronie czujnika). Wszystkie sygnały sinusoidalne przeznaczone dla enkoderów przemysłowych są standardowym formacie napięcia od 1 Vss (różnicowy). Sygnałów prądowe w standardzie 11 µA nie jest obsługiwany przez to urządzenie.Oba wejścia inkrementalne dostarczają impulsy prostokątne, a dokładnie jeden impuls na okres sinusa i impuls zerowy zgodnie z przychodzącym impulsem odniesienia. Dostępne są następujące sygnały odniesienia A, /A, B, /B, Z, /Z. Poziom wyjściowy jest wybierany oddzielnie każdego z dwóch wyjść inkrementalnych (zakres TTL 5 V do HTL maks. 30 V)

Charakterystyka

  • Elegancka, kompaktowa obudowa z tworzywa sztucznego do montażu na szynie DIN,Podłączenie dla sygnałów SinCos przez złącze męskie D-SUBWyjścia impulsowe dla enkoderów inkrementalnych podłączane za pomocą zacisków śrubowych.

Cechy produktu

  • 1 x Wejście SinCos
  • 2 x Wyjścia SinCos
  • 2 x Wyjścia Inkrementalne (TTL/HTL)
Marka
Motrona
Symbol
1380699
Kod producenta
4016138996487
Częstotliwość graniczna
500 kHz
Wyjścia
4
Czas sygnału propagacji
ok. 200 nsek.
Długość produktu
102 mm
Napięcie robocze
24 V/DC
Szerokość produktu
22.5 mm
Waga
100 g
Wejścia pomiarowe
1
Wysokość produktu
102 mm
