Obszary zastosowania:Rozmiary nominalne od Z do II. Uwaga: Rozdzielacz zasilania (numer artykułu Conrada 2612757 lub 2612758) może być użyty do wykorzystania prądu 6 A, który może dostarczyć B-6, nawet przy mniejszych rozmiarach nominalnych. Rozdzielacz zasilania rozdziela prąd na 2 do 3 sekcji wzmacniaczy po 2 do 3 A każda.Układy z symetrycznym napięciem torowym, np. w połączeniu z sekcją hamowania ABCSystemy BiDiB wraz z maksymalnie 31 innymi węzłami BiDiB na jednym poziomieprotokoły cyfroweFormaty danych: Motorola-I i -II, DCC (zgodnie ze standardem NMRA i RCN), m3 i mfx (ograniczone do sterowania dekoderami mfx)Formaty do automatycznej rejestracji dekoderów pojazdów: DCC-AFormat informacji zwrotnej: RailCom (wyłączenie RailCom można wyłączyć). Zintegrowany globalny detektor RailCom.Wyświetlacz (2-cyfrowy wyświetlacz 7-segmentowy): Wyświetlanie aktualnego poboru mocy w obwodzie boostera Wyświetlanie stanu pracy (np. normalna praca, zatrzymanie, zwarcie, przegrzanie)Wyświetlanie ustawionych wartości podczas programowania Diody LED RGB w obudowie: Górna część B-6 wykonana jest z półprzezroczystego plastiku. Podczas pracy wbudowane w obudowę diody LED RGB w czytelny sposób pokazują stan pracy B-6, m.in „Normalna praca” (zielony) lub „Stop, napięcie toru jest wyłączone” (czerwony) Przejść do trybu programowania Wysyłanie sygnału identyfikacyjnego BiDiB zwarcie i nadmierna temperaturaObsługa: Przycisk STOP-GO do ręcznego włączania i wyłączania napięcia toru na wyjściu B-6 niezależnie od podłączonej cyfrowej stacji sterowania, do wyzwalania restartu lub do identyfikacji B-6 przez BiDiB w oprogramowaniu sterującym komputera PC (BiDiB- zidentyfikować).Włączanie i wyłączanie za pomocą polecenia DCC switch.Funkcja autostartu: Aktywacja lub dezaktywacja tej funkcji określa, czy napięcie toru na wyjściu wzmacniacza jest włączane automatycznie, gdy tylko pojawi się sygnał toru (jednostka centralna jest ustawiona na „GO”), czy nie. Konfiguracja:Przez BiDiB z oprogramowaniem komputerowym obsługującym BiDiB lubPoprzez programowanie toru głównego (POM) zgodnie ze standardem RailCommunity RCN-226 („Protokół DCC wartości specjalne do konfiguracji”)Zasilanie:Do zasilania B-6 oraz torów i komponentów zasilanych przez B-6 można używać wyłącznie dostarczonego zasilacza. Uwaga: Konwencjonalne transformatory do modeli kolejek nie nadają się do zasilania B-6.wyjście z toru:B-6 zapewnia regulowane, symetryczne napięcie toru, które można ustawić w zakresie od 8 do 22 V w krokach co 1 V. W ten sposób można go optymalnie dostosować do pracy z systemami o różnych rozmiarach nominalnych. Regulacja napięcia torowego do stałej wartości zapobiega zmianie prędkości jazdy lokomotyw i jasności świateł w wyniku wahań napięcia. Interfejsy do podłączenia cyfrowej stacji dowodzenia i/lub innych wzmacniaczy:Interfejs wzmacniacza zgodny z DCC (3-stykowy / „CDE”): do podłączenia do interfejsu wzmacniacza zgodnego z DCC stacji dowodzenia, wyjścia torowego stacji dowodzenia lub do innego wzmacniacza.Interfejs BiDiB (RJ 45): do podłączenia do interfejsu BiDiB urządzenia BiDiB z funkcją wyjścia ścieżki, interfejsu BiDiB lub innych węzłów BiDiB (np. innych wzmacniaczy, dekoderów stacjonarnych, sprzężenia zwrotnego).Wewnętrzne wyłączenie zwarciowe:Regulowany prąd odcięcia (od 2 do 6 A) Sprzężenie zwrotne zwarcia, opcjonalnePrzez interfejs wzmacniacza zgodny z DCC do centrum sterowania („CDE”) lub Interfejs BiDiB do centrali (jeśli centrala obsługuje tę funkcję) lub Poprzez interfejs BiDiB PC do sterowania PC. Uwaga: W przypadku podłączenia do wyjścia szynowego centrum sterowania lub niepodłączenia linii sprzężenia zwrotnego zwarcia, B-6 automatycznie wyłącza napięcie szynowe dla podłączonego obwodu wzmacniającego, jeśli prąd maksymalny zostanie przekroczony. Automatyczny restart po zwarciu: Jeśli kontroler cyfrowy nie może otrzymać informacji zwrotnej o zwarciu lub jest skonfigurowany tak, aby ignorować ten komunikat, Booster B-6 automatycznie ponownie włączy sygnał ścieżki na wyjściu („GO”) po zwarciu po 4 do 10 sekundach . Jeśli zwarcie nadal występuje, natychmiast ponownie wyłącza sygnał toru. Czas rozruchu: Po włączeniu B-6 może przyjmować przez krótki czas zwiększony prąd do 6 A (regulowany do maks. 500 ms) niezależnie od ustawionego prądu odcięcia i toleruje krótkie spadki napięcia. Czas ten zwykle wystarcza na naładowanie kondensatorów buforowych i zapasowych kondensatorów elektrolitycznych.Wyłączenie w przypadku przekroczenia temperatury:W przypadku przegrzania (np. z powodu utrudnionej wymiany powietrza lub bardzo wysokich temperatur otoczenia) booster ze względów bezpieczeństwa automatycznie odłącza napięcie torowe. pies podwórzowy:Informacja: Watchdog jest używany w systemach sterowanych komputerowo do sprawdzania, czy sygnały cyfrowe są przesyłane w obwodzie wspomagającym. W tym celu centrala (sterowana przez oprogramowanie PC) wysyła komendę DCC do rozjazdu na adres rozjazdowy przypisany do B-6 w odstępach maksymalnie 5 sekundowych. Gdy tylko B-6 nie otrzymuje już tych poleceń, automatycznie wyłącza napięcie toru. Opcje ustawień na PC: Napięcie wyjścioweWłączanie/wyłączanie wyłącznika RailComMaksymalny prąd wyjściowyCzas restartu po zwarciu Raporty stanu i raportowanie wartości eksploatacyjnych przez magistralę BiDi, np.: Napięcie toru na wyjściu wzmacniacza jest włączone („GO”)Napięcie torowe na wyjściu wzmacniacza jest wyłączone, np. z powodu zwarcia, przegrzania, braku napięcia sieciowego („STOP”)Bieżący pobór mocyRzeczywiste napięcie na wyjściu toruBieżąca temperatura roboczaKomunikaty te mogą być analizowane przez oprogramowanie sterujące PC i służą jako podstawa do zarządzania wzmacniaczem. Transmisja komunikatów RailCom odebranych przez zintegrowany detektor RailCom z podłączonego obwodu wzmacniającego do komputera: adresy pojazdówOdpowiedzi CV z dekoderów pojazdówInformacje dynamiczne (np. rzeczywista prędkość, statystyki odbioru, poziom paliwa)Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Cechy produktu
Booster z prądem wyjściowym od 2 do 6 A
Liczne możliwości ustawień dla indywidualnego dopasowania do rozmiaru nominalnego i sterowania cyfrowego
Wyświetlacz i diody LED RGB pokazujące zużycie energii i stany pracy

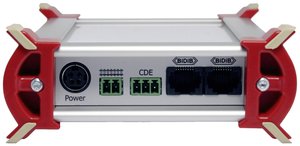

Booster w aluminiowej obudowie z 2-cyfrowym 7-segmentowym wyświetlaczem i diodami LED RGB pod (przezroczystą) pokrywą obudowy
Zawartość zestawu
Dopalacze B-6 · Zasilacz do zasilania wzmacniacza i podłączonych torów · Przewód zasilający z wtyczką europejską (CEE 7/16) i wtyczką do gniazda przewodu zasilającego (wersja europejska / C7) · Kabel połączeniowy ze złączami RJ-45 (co najmniej kat. 5e) do podłączenia do magistrali BiDi · 1 zacisk przyłączeniowy wtykowy (2-biegunowy) do podłączenia szynoprzewodu · 1 złącze wtykowe (3-stykowe) do podłączenia do interfejsu wzmacniacza lub wyjścia szynowego jednostki centralnej · 4 plastikowe wsporniki do mocowania wzmacniacza
