Tester VDE, zestaw Metrel MI 3155 EU Kalibracja (ISO)

Charakterystyka

• Zastosowanie:
• Testowanie systemów TT, TN, oraz IT
• Testowanie układów jedno i wielofazowych
• Wstępne i powtarzalne testy sprzętu domowego i przemysłowego
• Testowanie instalacji niskiego napięcia
• Konserwacja
• Systemy ochrony odgromowej
• Testowanie w systemach wysokiej i niskiej częstotliwości (przemysł ciężki, lotniczy, kolejowy, górniczy, chemiczny)
• Testowanie maszyn i rozdzielnic
• Testowanie instalacji medycznych
• Testowanie przenośnych agregatów
• Systemy zasilania wykorzystywane przez straż pożarną, pogotowie ratunkowe, pojazdy wojskowe i policyjne
• Testowanie kolumn ładujących (EVSE)
• Nadzorowanie izolacji
• Funkcje pomiarowe:
• Pomiar impedancji uzwojeń transformatora metodą 4-przewodową
• Wysokoprecyzyjna ocena spodziewanego prądu zwarcia
• Trójprzewodowy pomiar rezystancji przewodu ochronnego (funkcja RPE) bez używania niewygodnych przewodów przedłużających
• Automatyczny pomiar rezystancji izolacji pomiędzy żyłami L-N, N-PE oraz L-PE (funkcja RIZO WSZYSTKO)
• Czteroprzewodowy pomiar ciągłości połączeń ochronnych i wyrównawczych
• Pomiar rezystancji izolacji napięciem DC od 50V do 2500V wraz z kalkulacją współczynników PI oraz DAR
• Test warystora
• Ciągłość przewodów ochronnych i wyrównawczych prądem 200mA DC ze zmianą polaryzacji
• Ciągłość przewodów ochronnych i wyrównawczych prądem 7mA
• Dwuprzewodowy lub trójprzewodowy pomiar impedancji pętli zwarcia (L-PE) bez wyzwolenia wyłącznika różnicowoprądowego RCD
• Pomiar napięcia dotykowego za pomocą zewnętrznej sondy P/S
• Dwuprzewodowy lub trójprzewodowy pomiar impedancji linii (L-L, L-N)
• Pomiar napięcia TRMS oraz częstotliwości w instalacjach 1-fazowych oraz 3-fazowych
• Pomiary impedancji linii/pętli zwarcia oraz wyłączników RCD w zakresie częstotliwości sieciowej z przedziału 16...400Hz
• Sprawdzenie kolejności następstwa faz
• Pomiar mocy oraz współczynnika THD (do 12 harmonicznej)
• Testowanie wyłączników różnicowoprądowych RCD (ogólnego przeznaczenia oraz selektywne, typu AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S)
• Pomiar rezystancji uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
• Pomiar prądu pierwszego uszkodzenia (ISFL) w układzie IT
• Testowanie urządzeń monitorujących stan izolacji (IMD) w układzie IT
• Tryb badania maszyn - wraz z pomiarem czasu rozładowania
• Pomiar natężenia oświetlenia (opcja)
• Pomiar impedancji pętli zwarcia z wysoką rozdzielczością (opcja)
• Sprawdzanie bezpieczeństwa stacji ładowania pojazdów elektrycznych (opcja)
• Określanie lokalizacji obwodów (opcja)
• Obsługa skanerów kodów kreskowych i kodów QR (opcja)
• Pomiar rezystywności gruntu z pomocą adaptera Ro (opcja)
• Pomiar prądów obciążenia oraz prądów upływu (opcja)
• Dalsza charakterystyka
• Programowalne sekwencje AUTO
• Predefiniowane sekwencje AUTO
• Wstępnie zdefiniowane automatyczne testy:
• Auto TT (U, ZIn, Zs, Uc)
• Auto TN / RCD (U, Zln, Zs, Rpe)
• Auto TN (U, Zln, Zlpe, Rpe)
• AUTO IT (U, Zln, ISC, Isfl, IMD)
• Testy funkcjonalne
• Testy bezpieczeństwa
• Zdefiniowane przez użytkownika testy wizualne i funkcjonalne w sekwencjach AUTO
• Testy funkcjonalności i sekwencje AUTO EVSE
• Zintegrowane ekrany pomocy
• Wbudowane tablice bezpieczników do automatycznej oceny impedancji linii lub pętli
• Monitorowanie wszystkich 3 napięć w czasie rzeczywistym
• Automatyczne odwracanie biegunowości podczas testu ciągłości
• Automatyczna procedura testu RCD (RCD AUTO)
• Automatyczny pomiar impedancji (Z AUTO)
• Filtrowanie funkcji pomiarowych zgodnie z wybraną grupą zakresów
• Komunikacja BT z komputerem PC, tabletem z systemem Andorid i smartfonami
• Oprogramowanie PC Metrel ES Manager PRO (P1101)''

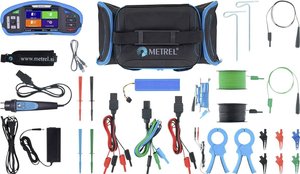

Zawartość zestawu

• Akumulator 8800 mAh · Adapter sieciowy 12V 1,3 A Uchwyt ścienny SA115K-12G ONTOP · Wtyczka 1,5 m · 4-żyłowe przewody pomiarowe, 1,5 m · 3 żyłowe przewody pomiarowe, 1,5 m · 2 żyłowe przewody pomiarowe, 2,5 kV, 1,5 m · 4 sondy (czarna, niebieska, zielona, czerwona) · 6 zacisków krokodylowych (2x czarny, 1x niebieski, 1x zielonyu, 2x czerwony) · Zestaw uziemiający 20 m · Kabel USB · Miękka torba · Miękka opaska na szyję · Zacisk prądowy A 1018 (niski zakres, przeciek) · Zacisk prądowy A 1019 · Metrel ES Manager PRO Plus (P1101) · Skrócona instrukcja obsługi · Instrukcja obsługi (CD) · Instrukcja testowania instalacji niskonapięciowych (CD) · Certyfikat kalibracji ISO
