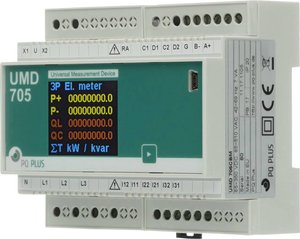

UMD 705CBM (24V), uniwersalny miernik do montażu na szynie DIN Cyfrowy miernik na szyne DIN PQ Plus UMD 705CBM (24V)

Charakterystyka

• Pomiar,
• Napięcie (ULL,ULN): U1, U2, U3, U12, U23, U31 klasa 0,2
• Prąd IL1, IL2, IL3, klasa 0,5
• Moc czynna, bierna import/eksport dla każdej fazy L1, L2, L3, na taryfę T1, T2, T3
• Moc czynna: P1, P2, P3 3P Import, eksport, kl. 1
• Moc bierna: Q1, Q2, Q3 3Q, kl. 1
• Moc pozorna: S1, S2, S3, 3S, kl.1
• Zniekształcenia harmoniczne: D1, D2, D3,
• Współczynnik mocy: cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3, Cl. 0,5
• Symetria: tak
• Napięcie harmonicznych: THDU1, THDU2, THDU3, THDU12, THDU23, THDU31, kl.2
• Prąd harmonicznych: THDI1, THDI2, THDI3, kl.2
• Kolejność harmonicznych: od 1. do 50. dla U/I
• Współczynnik zniekształceń nieliniowych: U1fh, U2fh, U3fh, Unfh, I1fh, I2fh, I3fh, Infh
• Częstotliwość: 40...70 Hz 0,05
• Energii czynna i bierna: 4 kwadranty import/eksport na fazę, na taryfę, całkowicie, kl. 0,5s
• Bierna: 4 kwadranty import/eksport na fazę, na taryfę, całkowita, kl.2
• Opcja migotania: PQ S
• Rejestrator danych:
• Pamięć Flash 512MB (): ULN, ULL, I, P, Q, S, D, THDU, THDI, f, Ufh, Status I/O
• Energia: moc czynna, bierna import/eksport dla każdej fazy L1, L2, L3, dla taryfy T1, T2, T3
• Spadki: opcja: PQ S
• Funkcja oscylogramu: opcja: GO
• Inne funkcje:
• Alarmy: Logiczne wartości graniczne wartości zbyt wysokiej i niskiej, I/O: 2 DIO zapewnia informacje o natężeniu 60 V AC / 100 V DC, 300 mA
• Pamięć: 512 MB Flash
• Interwał zapisu sec, min, h, dni, miesiąc, rok
• Komunikacja
• RS485 Modbus, Ethernet 100 Mb/s.
• Przyłącze elektryczne:
• Napięcie zasilania: 510 V AC / 85...U:85...350 V DC
• Pobór mocy: 7VA/ 3 W
• Kategoria przepięcia: CAT III 300 V
• Zakresy pomiaru:
• Napięcie znamionowe: 180...280 V AC
• Obiążenie: 1,95 kV LN/1s
• Impedancja: 2,7 MOhm
• Sygnał wejściowy: X/1//5 A, zabezpieczenie nadprądowe: 1,2x In (maks. 70 A/1s)
• Częstotliwość próbkowania: 25,6 kHz
• Analiza PQ: opcja: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
• Warunki otoczenia:
• Zakres temperatury pracy: T: od -25°C...60°C
• Zakres temperatury przechowywania: od -40°C...T 85°C
• Zgodność elektromagnetyczna:
• Emisja: EN 61000-4-2...-3...-4...-5...-6...-11
• Ustawienie: EN 55011 klasa A, EN 55022 klasa A

Cechy produktu

• Interfejsy: RS485 i przednie USB
• Kolorowy wyświetlacz LCD
• Pamięć 512 MB
• 3 wejścia napięciowe i 3 wejścia prądowe
• Harmonijne w kolejności 1 - 50. Dla U/I
• W połączeniu z modułem PQ S: Pomiar i rejestracja jakości sieci zgodnie z DIN EN 50160

Zawartość zestawu

• UMD 705CBM (24 V) · ENVIS Basic
